Шкафы для наружного оборудования, интегрированные с корректировщиком и интеллектуальной системой вентиляции
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ESTEL |
| Сертификация: | ISO9001 |
| Номер модели: | ET9090210-40U |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Деревянный корпус |
| Время доставки: | 3-4 недели |
| Условия оплаты: | T/T |
| Поставка способности: | 5000 ПК/месяц |
|
Подробная информация |
|||
| Один отсек:: | 19 дюймов, 40U | Материал шкафов: | оцинкованная сталь с изоляцией |
|---|---|---|---|
| Внешнее измерение: | Диапазон ширины 900x900x2100 мм | Цвет: | Серый RAL7032 |
| Дверь: | Один парадный вход | Покрытие: | покрытие порошка анти--корозии на открытом воздухе |
| Выделить: | Интеллектуальная система вентиляции,Интегрированные корректировщики для наружного оборудования,Шкафы для наружного оборудования |
||
Характер продукции
Шкафы для наружного оборудования, интегрированные с корректировщиком и интеллектуальной системой вентиляции
1. Шкафы для наружного оборудования с интеграцией с системой питания ректификатора и интеллектуальными характеристиками системы вентиляции:
● Тяжелое строительство на открытом воздухе
● 40 стойковых единиц (RU), стандартная рельса 19 ̊
● Доступ спереди (доступ сзади необязателен)
● Трехточевая система блокировки, поддерживающая подвесный замок
● Покрытие порошкообразным наружным покрытием, антикоррозионное
● Стандартный цвет: светло-серый, RAL7035.
● Вход кабеля в нижней части шкафа
● Включите заземляющую стойку
● Установите дверной провод
● Необходимые решения для охлаждения: вентиляция вентилятора, кондиционер, теплообменник
2Интегрированный параметр техники наружного корпуса:
| Категория | ET48300-Y45D613A | |
| Система | Размер ((мм) | 482.0(W) *350.0(D) *13U(H) |
| Вес | ≤ 20 кг ((без модуля выпрямления) | |
| Режим охлаждения | Естественное охлаждение | |
| Режим установки | Установлен на 19-дюймовом стойке или внутри шкафа | |
| Уровень IP | IP20 | |
| Распределение переменного тока | Входное напряжение | 353-406Vac |
| Номинальное входное напряжение | 380Вац | |
| Вводная мощность | 63A/3P | |
| СПД переменного тока | 20kA/40kA, 8/20μs | |
| Фотоэлектрическое распределение | Входное напряжение | 120-425Vac |
| Номинальное входное напряжение | 340Вац | |
| Вводная мощность | 25A/2P*8 MCB | |
| СПД переменного тока | 20kA/40kA, 8/20μs | |
|
DC Распределение
|
Выходное напряжение | -42-58VDC, номинальное значение: -53.5VDC |
| Максимальная мощность | 24 кВт | |
| Подключение батареи | 125A/1Px4 | |
| Переключатели нагрузки |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| Одночастотный СПД | 10kA/, 8/20μs | |
| Корректировщик | Эффективность | ≥96% @ 340Vdc/ 53,5VDC номинальная нагрузка |
| Номинальная мощность | 3000 Вт ((200 ≈425 Втc) | |
| Рабочая температура | -40°C~+75°C ((полное действие ниже 55°C) | |
| Размер | 106.5mm(W) × 286mm(D) × 41.5mm ((1U/H) | |
| Режим охлаждения | Принудительное охлаждение с помощью вентилятора | |
| Контроллер | Ввод сигнала | 4 AI ((3 температуры батареи, 1 температуры окружающей среды), 6 DI ((SPD, 6 обычных DI) |
| Выход сигнализации | 4 сухой контакт | |
| Порт связи | Интерфейс LAN/RS232/RS485, LAN-SNMP, TCP/IP | |
| Режим отображения | ЖК | |
|
Экология
|
Рабочая температура | -40°C~+65°C |
| Температура хранения | -40°C~+70°C | |
| Рабочая влажность | 0% ~ 95% ((неконденсирующий) | |
| Высота | 0 ~ 3000 м ((Если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.) |
|
3Система охлаждения
4Управляющий системы выпрямления:
MC2600 - это контроллер постоянного тока нового поколения, разработанный компанией MEGMEET. Он предлагает множество функций и функций, а также более надежный, удобный и простой в использовании интерфейс.Система мониторинга мощности сформирована этим модулем мониторинга вместе с модулями выпрямителей Megmeet., солнечные модули и распределительная подключательная рама (или распределительный шкаф), реализующие интерактивные операции в интерфейсах человек-машина, мониторинг состояния работы системы,Интеллектуальное управление батареейКонтроллер MC2600 обеспечивает несколько коммуникационных интерфейсов, таких как CAN, RS485, Ethernet и сухие контакты.Порты RS485 и Ethernet обеспечивают гибкую функцию расширения и настройку параметров, прошивка и журналы загрузки / загрузки, удаленный доступ к системе монитора, и он может реализовать удаленное наблюдение.MC2600 может использоваться как отдельная система или гибридная система питания модулей выпрямителя и солнечных модулей.
5Состав системы:
MC2600 контроллер вместе с модулями выпрямления, солнечными модулями, дизельными генераторами, распределительным подключателем (или
На рис. 1-1 показано решение для мониторинга системы.
6. IVS ((Интеллектуальная система вентиляции) Принцип работы:
Система представляет собой интеллектуальную систему вентиляции, обеспечивающую циркуляцию воздуха, фильтрацию воздуха и управление охлаждением в телеком-комнате.Он напрямую втягивает холодный воздух в комнату связи извне и выпускает горячий воздух из комнаты связи наружу для достижения естественного охлажденияСистема может использоваться самостоятельно или интегрирована с охлаждающим устройством кондиционера.
Технические параметры
Силовое питание: DC48V;
Ток: 1А;
Объем воздуха: 560CFM;
Шум: ≤ 55 дБ;
Применение: применимо к различным типам шкафов.
7Рабочая схема:
| Главное нормальное | Неисправность кондиционера | Неудача главного | ||||||
| Продолжайте. | Кондиционер включен. | Продолжайте. | Продолжайте. | После LVLD | ||||
| Температура внутри шкафа | < 35oC | 35 - 40 °C | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| Кондиционер | Выключено | Выключено | Включение автозапуска | Выключено | Выключено | Выключено | Выключено | Выключено |
|
Умный. Система вентиляции |
Один вентилятор включить и начать работать | Много вентиляторов включить и начать работать | Выключено | Один вентилятор включить и начать работать | Много вентиляторов включить и начать работать | Один вентилятор включить и начать работать | Много вентиляторов включить и начать работать | Выключено |

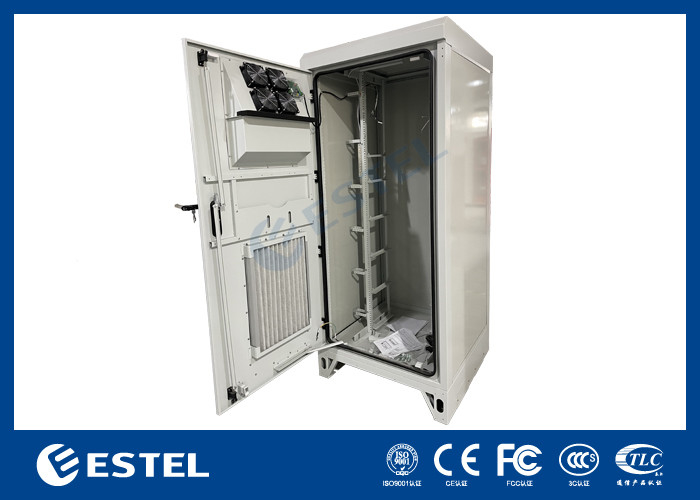

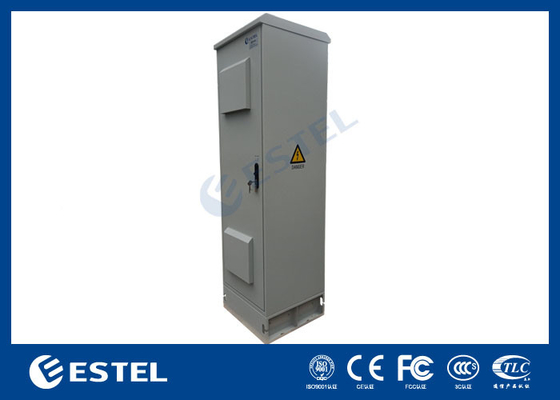

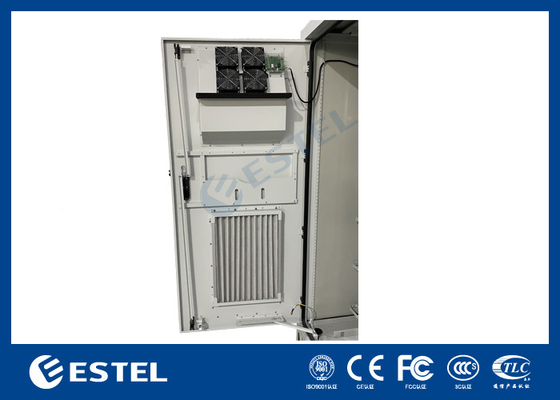

8- Картинки кабинета:
