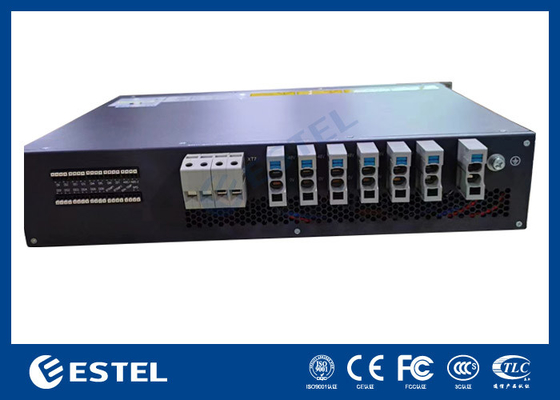

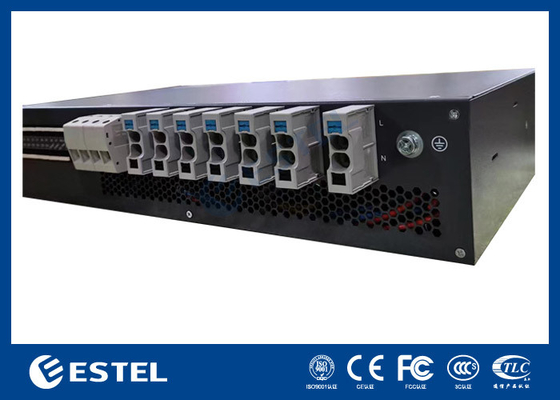

DC48V Ректификатор на стойке 90A высокая мощность 220VAC Телеком однофазный ректификатор
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ESTEL |
| Сертификация: | ISO |
| Номер модели: | M45D65B |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Depending on order quantity |
| Упаковывая детали: | коробка + деревянный случай |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T, Western Union, Paypal |
| Поставка способности: | 3000 комплектов в месяц |
|
Подробная информация |
|||
| Номинальное входное напряжение: | 48VDC | Мощность: | 5.2КВт |
|---|---|---|---|
| Выходное напряжение и частота: | -43~-58VDC, номинальное значение: -53.5VDC | Фактор мощности: | ≥ 0.99 |
| Установка: | Стандартная 19" стойка | Размер: | 482.0(W) *350.0(D) *2U(H) |
| Выделить: | DC48V Ректификатор с стойкой,Высокопроизводительный телекоммуникационный однофазный выпрямитель,220VAC Телеком однофазный выпрямитель |
||
Характер продукции
DC48V Выпрямитель для монтажа в стойку 90A Высокопроизводительный однофазный выпрямитель для телекоммуникаций 220 В переменного тока
1. Выпрямитель постоянного тока 48 В для монтажа в стойку, 90 А, высокая мощность, 220 В переменного тока, однофазный телекоммуникационный выпрямитель. Обзор

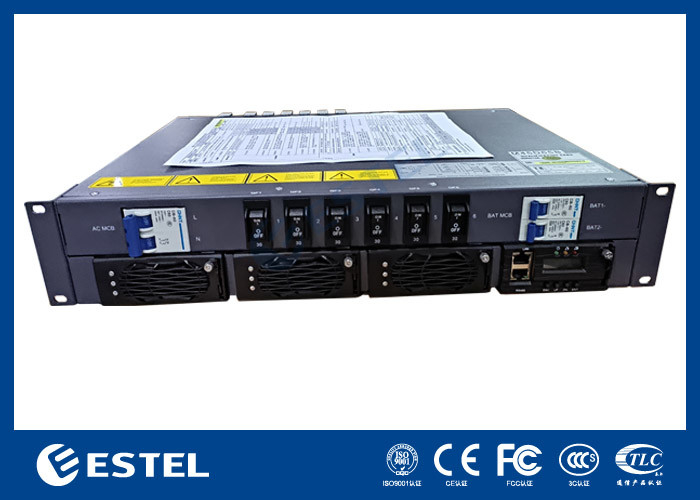

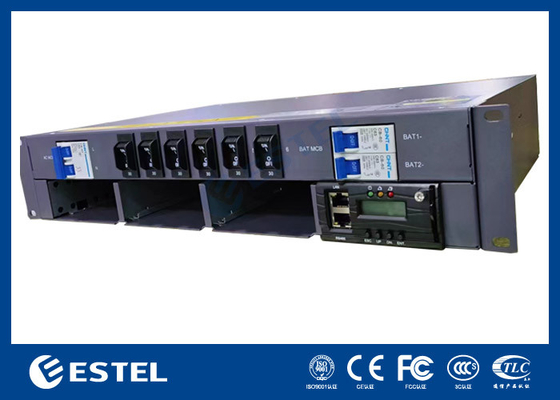

М45Д65Бпредставляет собой 19-дюймовую стойку для гибридной энергосистемы с компактной конструкцией высотой 2U, отвечающей критически важным потребностям в оптоволоконной и микроволновой передаче, устройствах доступа и коммутаторах.
Максимальная мощность системы составляет 90 А с автоматическими выключателями входа переменного тока/входа постоянного тока/аккумулятора/нагрузки.Доступ к кабелям осуществляется спереди, с автоматическим выключателем и шиной.Эта система питания подает питание на связь -48 В. Оборудование.
2. Выпрямитель постоянного тока 48 В для монтажа в стойку, 90 А, высокая мощность, 220 В переменного тока, однофазный телекоммуникационный параметр системы
| Система | Измерение | 482,0(Ш)*350,0(Д)*2U(В) |
| Масса | ≤15 кг (без выпрямителей) | |
| Режим охлаждения | Естественное охлаждение | |
| Режим установки | Устанавливается в 19-дюймовую стойку или внутри шкафа. | |
| Режим прокладки кабеля | Верхний вход и верхний выход | |
| Режим обслуживания | Переднее обслуживание, изменение класса поддержки модуля | |
| Уровень защиты | IP20 | |
| Распределение переменного тока | Режим ввода | 220 В переменного тока, одна фаза |
| Входная мощность | 1×50А/2П;MCB:C63A/2П | |
| Входная частота | 45~65Гц, номинальное значение: 50Гц/60Гц | |
| АС СПД | 20 кА/40 кА, 8/20 мкс | |
| Распределение постоянного тока | Выходное напряжение | -43~-58В постоянного тока, номинальное значение:-53,5В постоянного тока |
| Максимальная емкость | 5,2 кВт | |
| Выключатели аккумуляторов | 2×85А/2П;MCB:C63A/1P*2 | |
| Выключатели нагрузки | 6×30А/1П | |
| СПД постоянного тока | 10кА/,8/20мкс | |
| выпрямитель | Входное напряжение | 85 В переменного тока ~ 300 В переменного тока, номинал 220 В переменного тока |
| Эффективность | >96% | |
| Номинальная мощность | 1740 Вт (176~300 В переменного тока) | |
| Рабочая температура | -40℃~+75℃(полная мощность ниже 50℃) | |
| Измерение | 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (1U/В) | |
| Масса | ≤2 кг | |
| Режим охлаждения | Принудительное охлаждение | |
| Фактор силы | ≥0,99 | |
| КНИ | ≤5% | |
| Контроллер | Входной сигнал | 4AI (3 температуры батареи, 1 температура окружающей среды), 7DI (SPD, 6 общих DI) |
| Выход тревоги | 6 сухой контакт | |
| Коммуникационный порт | РС485, СНМП | |
| Режим отображения | ЖК-дисплей | |
| Среда | Рабочая Температура | -40℃~+75℃(полная мощность ниже 50℃) |
| Температура хранения | -40℃~+70℃ | |
| Рабочая влажность | 5%~95% (без конденсации) | |
| Высота | 0–3000 м (если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура уменьшается на 1 ℃ при увеличении высоты на 200 м.) |
3. Краткие сведения о телекоммуникационном выпрямителе
- Стандартная ширина 19 дюймов для универсального использования.
- Компактный дизайн высотой 2U, экономящий пространство и затраты на установку.
- Управление спереди и доступ к кабелям для удобного обслуживания.
- Усовершенствованное управление аккумулятором для продления срока службы аккумулятора
- Различные коммуникационные порты для гибкого сетевого взаимодействия и удаленного мониторинга.
- Выпрямитель и контроллер с возможностью «горячей» замены для простоты онлайн-обслуживания
- Широкий диапазон входного напряжения (85–300 В переменного тока) для адаптации к электросетям.
4. Принципы работы
(1) Вход переменного тока: модуль выпрямителя запуска после включения переменного тока, выходное напряжение -48 В постоянного тока, одновременно заряжает аккумулятор и подает питание на модуль преобразования, модуль преобразования выдает 220 В переменного тока.
В нормальных условиях все параметры выпрямительного модуля и распределительного устройства контролируются модулем мониторинга, работающим в соответствии с заданными параметрами или командами пользователя.Если неисправность сети переменного тока,
батарея подаст питание на систему и продолжит выдавать - 48 В постоянного тока и 220 В переменного тока, при разряде батареи напряжение батареи начинает падать, когда напряжение ниже 43,2 В +/- 0,5 В,
Модуль мониторинга отправляет сигнал о пониженном напряжении батареи и напрямую закрывает выход нагрузки, после чего энергосистема перестает работать.Когда внешняя сеть переменного тока восстановится,
система снова будет нормально работать.(Все приведенные выше данные мониторинга являются системными значениями по умолчанию и могут быть сброшены пользователем)
(2) Вход -48 В: нет переменного тока или переменный ток не подключен, доступ к внешнему источнику питания от -48 В до -48 В, порт нагрузки, модуль мониторинга запуска и преобразования, выход 220 В переменного тока.
5. Модуль выпрямителя.
Панель модуля
(1) Индикатор питания
(2) Индикатор тревоги
(3) Индикатор неисправности
(4) Запирающая защелка
(5) Ручка
На панели расположены три индикатора, которые используются для отображения рабочего состояния выпрямителя. Подробную информацию см. в таблице ниже.
Таблица Описание индикатора выпрямителя
| Индикатор | Цвет | Положение дел | Причины ненормального состояния |
| Индикатор мощности | Зеленый | Обычно включено | Модуль имеет вход питания |
| Выключенный | Неисправность основного источника питания (нет входной мощности или OVP, UVP входной мощности). Нет выхода | ||
| Индикатор тревоги | Желтый | Обычно включено | Сигнализация температуры (OTP, когда температура окружающей среды> 65 ℃) |
| Модуль находится в спящем режиме.(индикатор светится, сигнализация отсутствует) | |||
| Модуль токоограничивающий | |||
| Мерцающий | Сбой связи | ||
|
Вина индикатор |
Красный | Обычно включено |
Отсутствие вывода вызвано внутренней причиной модуля, такой как OVP, вентилятор. ошибка, OTP |
| Обычно выключено | Модуль работает корректно. |
6. Контроллер-MC2600
Передняя панель MC2600
- LAN-порт
- Порт RS485
- Индикатор запуска
- Индикатор незначительной тревоги
- Индикатор основной тревоги
- Ручка
- Кнопки
Таблица описания кнопок контроллера
| Кнопка | Описание | |
| ЭКУ |
Возврат в предыдущее меню без сохранения настройки. |
Нажмите кнопки ESC и ENT на в то же время в течение короткого периода времени время может перезапустить контроллер. |
|
ЛОР.
|
Ø Вход в главное меню из режима ожидания экран. Ø Вход в подменю главного меню. Ø Сохраняет настройки меню. |
|
| ВВЕРХ |
Переход к предыдущему меню или установка параметра ценности. При установке значений параметров можно удерживать эта кнопка для быстрой настройки значений. |
Когда значение параметра установлено несколько типов строк, нажмите вверх или кнопку вниз, чтобы изменить каждое значение. После установки значения нажмите кнопку кнопка подтверждения для перемещения курсора обратно автоматически. |
| ДН. |
Переход к следующему меню или установка значений параметров. При установке значений параметров можно удерживать эта кнопка для быстрой настройки значений. |
|
Описывает индикатор на панели контроллера, показанный в таблице ниже.
| Тип | Цвет | Состояние | инструкции |
| Индикатор запуска | Зеленый | Мерцающий | Контроллер работает правильно |
| Выключенный | Контроллер неисправен или не имеет входа постоянного тока. | ||
| Незначительная тревога | Желтый | Обычно включено | Контроллер выдает незначительный сигнал тревоги |
| Выключенный | Контроллер не генерирует никаких незначительных аварийных сигналов. | ||
| Серьезная тревога | Красный | Обычно включено | Контроллер генерирует серьезный сигнал тревоги |
| Выключенный | Контроллер не генерирует никаких серьезных аварийных сигналов. |
Контроллер имеет два порта связи.
Определение порта связи RS485 показано в таблице ниже.
| Номер контакта | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Имя сигнала | RS485+ | - | RS485- | - | - | - | - | - |
Определение интерфейса порта Ethernet LAN показано в таблице.
| Номер контакта | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Имя сигнала | Техас+ | Техас- | прием + | - | - | RX- | - | - |
7. Интерфейс DI/DO
Передняя панель интерфейсной платы DI/DO
Цифровой вход — это подменю меню настройки параметров, которое в основном используется оператором для настройки нормального состояния входа 8 цифровых переключателей в системе.
Таблица Настройка входных параметров реле
| Цифровой номер | Цифровое имя | ДИ Нормальный | Описание |
| DI1 | Шестнадцатеричный сигнал тревоги | НЕТ | Это нормально при открытии;и сигнализация срабатывает при закрытии. |
| DI2 | PWC дверная сигнализация | Северная Каролина | Это нормально при открытии;и сигнализация срабатывает при закрытии. |
| DI3 | БТ-сигнализация | НЕТ | Это нормально при открытии;и сигнализация срабатывает при закрытии. |
| DI4 | Сигнализация БК | НЕТ | Это нормально при открытии;и сигнализация срабатывает при закрытии. |
| DI5 | Цифровая сигнализация5 | НЕТ | Это нормально при открытии;и сигнализация срабатывает при закрытии. |
| ДИ6 | Генератор по тревоге | НЕТ | Это нормально при открытии;и сигнализация срабатывает при закрытии. |
| ДИ7 | Сигнализация УЗИП постоянного тока | Северная Каролина | Это нормально при открытии;и сигнал тревоги срабатывает при закрытии. |
Релейный выход — это подменю меню настройки параметров, которое в основном используется оператором для настройки нормального состояния выхода 8 реле в системе.
Таблица Настройка параметров релейного выхода
| Цифровой номер | Цифровое имя | Код тревоги | Описание |
| ДО1 | Релейный выход 1 | Северная Каролина | Закрыт в нормальном режиме, открыт при возникновении соответствующего сигнала тревоги. |
| ДО2 | Релейный выход 2 | Северная Каролина | Закрыт в нормальном режиме, открыт при возникновении соответствующего сигнала тревоги. |
| ДО3 | Релейный выход 3 | Северная Каролина | Закрыт в нормальном режиме, открыт при возникновении соответствующего сигнала тревоги. |
| ДО4 | Релейный выход 4 | Северная Каролина | Закрыт в нормальном режиме, открыт при возникновении соответствующего сигнала тревоги. |
| ДО5 | Релейный выход 5 | Северная Каролина | Закрыт в нормальном режиме, открыт при возникновении соответствующего сигнала тревоги. |
| ДО6 | Релейный выход 6 | Северная Каролина | Закрыт в нормальном режиме, открыт при возникновении соответствующего сигнала тревоги. |
| ДО7 | Релейный выход 7 | Северная Каролина | Закрыт в нормальном режиме, открыт при возникновении соответствующего сигнала тревоги. |
Кроме того, продукт предоставляет еще 6 портов.
Таблица Настройка других входных параметров
| Имя параметра | Описание настройки |
| БТЭМП 1 | Датчик батареи1 порт |
| БТЭМП 2 | Датчик батареи2 порта |
| ENV_TEMP | Порт датчика окружения |
| 12 В +/- | Предусмотрено питание 12 В. |
| RS485 | Порт RS485, зарезервированный интерфейс, без определения протокола |
| НЕФТЬ+/- | Подключите датчик уровня масла |
Методы проводки:
Ø Снимите изоляцию кабеля с помощью плоскогубцев.Открытая длина жилы кабеля должна быть не менее 10 мм.
Ø Нажмите отверткой кнопку над клеммой, вставьте кабель, отпустите отвертку и завершите подключение кабеля.
Ø С помощью ручки осторожно потяните кабели, чтобы убедиться, что кабель не упадет.
8. Установка каркаса
Установите субблок в 19-дюймовую стойку, как показано на рисунке ниже.
Ø Шаг 1. Извлеките вилку из упаковки.
Ø Шаг 2. Вставьте вилку в 19-дюймовую стойку.
Ø Шаг 3. Установите фиксированный винт (если монтажное отверстие ушка рамы заглушки не соответствует положению плавающей гайки рамы, его необходимо отрегулировать в соответствии с фактической установкой).
Установите модуль выпрямителя
Ø Шаг 1. Достаньте модуль из упаковки.
Ø Шаг 2. Удерживая ручку модуля на передней панели, поместите модуль в слот.
Ø Шаг 3. Медленно прижмите модуль модуля к передней панели модуля и заподлицо с источником питания.
распределительный щиток.
Ø Шаг 4. Затяните крепежный винт на панели модуля, чтобы модуль не отсоединился.
9. Упаковка и доставка
В упаковке используется бесплатный деревянный ящик для фумигации, который подходит для экспорта.Эта упаковка устойчива к влаге, ударам и прочна, что обеспечивает безопасную транспортировку.
