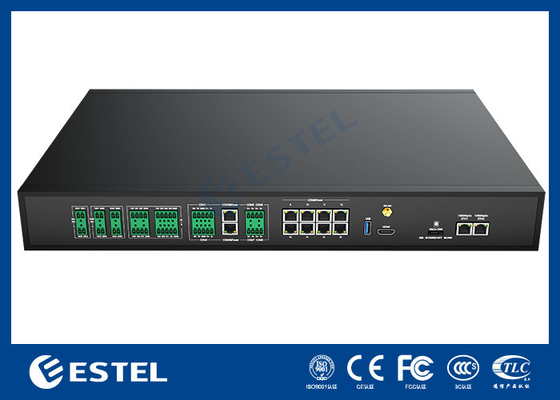

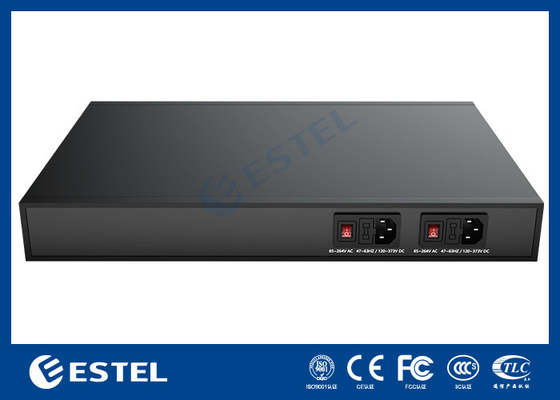

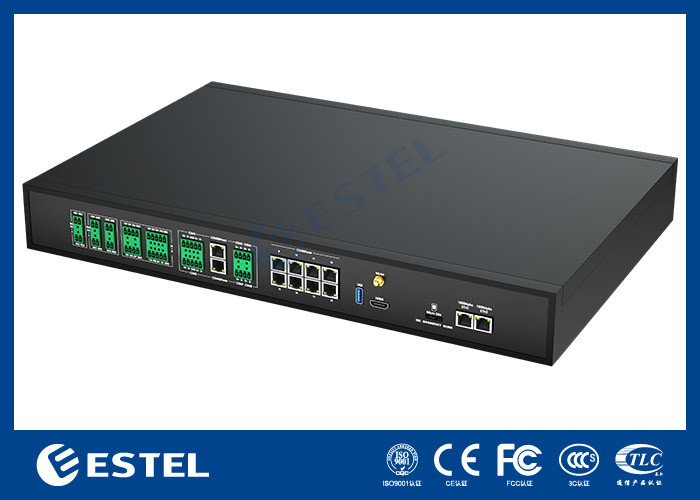

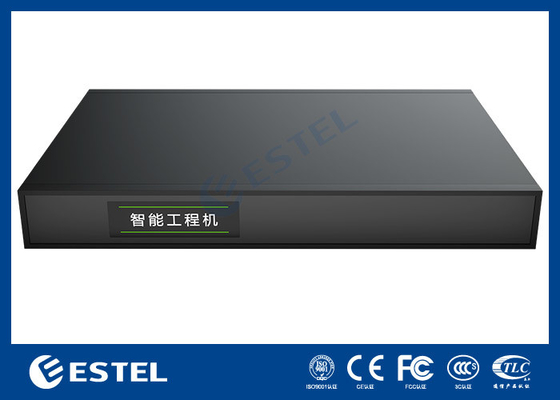

Интеллектуальный блок мониторинга EMU Linux OS с поддержкой MODBUS RTU/TCP
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ESTEL |
| Сертификация: | ISO |
| Номер модели: | FSU1000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Depending on order quantity |
| Упаковывая детали: | Картон |
| Время доставки: | 15 до 20 рабочих дней |
| Условия оплаты: | L/C, T/T, Paypal |
| Поставка способности: | 2000 комплектов в месяц |
|
Подробная информация |
|||
| Operating system: | Linux | Produt height: | 1 U |
|---|---|---|---|
| Systems support: | SNMP, MODBUS RTU/TCP, and B interfaces | Web remote access: | B/S architecture |
| Силовое питание: | VAC220/240; VDC336/DC 48В | Weight: | 2.0 kg |
| Выделить: | Умный блок мониторинга TCP EMU,Интеллектуальная мониторная единица Linux OS EMU,Интеллектуальный блок мониторинга ВЭД с MODBUS |
||
Характер продукции
Операционная система Linux Интеллектуальный блок мониторинга Интегрировать различные порты EMU
Операционная система Linux Интеллектуальный блок мониторинга Интегрировать различные порты EMU Обзор продукта
- Интеллектуальная система контроля и сбора данных, высота 1U, система Linux, встроенное программное обеспечение для мониторинга, может получить доступ к UPS, кондиционеру, распределительному шкафу, температуре и влажности, воде,дымовое и другое комплексное оборудование энергетической среды;
- Программное обеспечение для архитектуры B/S, удаленный доступ к Интернету;
- Система обеспечивает стандартные интерфейсы SNMP, MODBUS RTU/TCP и B для интеграции систем мониторинга верхнего уровня или сторонних систем.
Характеристики оборудования:
1) 19-дюймовый стандартный шкаф с металлическим корпусом
2) Встроенный промышленный процессор, память ARM cortex A35 512M, 16G хранилища, поддержка 5000 точек доступа и 50 миллионов записей.
3) Интегрировать восемь портов RS485, девять портов DI, четыре порта DO, один порт USB и один порт Ethernet 100 Mbit / S.
4) Поддержка встроенного 3G/4G модема/расширения Wi-Fi.
5) Стандартный хост обеспечивает 5 групп 12В внешнего выхода, максимальная выходная мощность всей машины составляет 15W, чтобы удовлетворить потребности в питании датчика.
Особенности программного обеспечения:
1) операционная система Linux, открытый исходный код, безопасная и надежная.
2) Оборудовано программным обеспечением для мониторинга FSU, интуитивно понятный интерфейс, простая эксплуатация, встроенное программное обеспечение, без установки
3) Программное обеспечение может отслеживать объекты устройств в режиме реального времени, поддерживать операции управления, и запрос исторических данных и записей тревоги.
4) архитектура B/S, прямой удаленный доступ к Интернету, отсутствие необходимости установки клиента.
5) Поддержка онлайн-конфигурации, нет необходимости использовать дополнительные инструменты конфигурации, легко отладки на месте.
Список параметров
Рисунок 1-1 Бортовый параметр
| Платформа процессора | ARMCortex-A35 |
| Внутренняя емкость хранения (DDR) | 512 М RAM |
| ФЛАСШ-хранилище | 16G EMMC |
| Операционная система | Линукс |
Рисунок 1-2 Параметр порта
|
Вводная мощность (необязательно) |
1)Единый источник питания VAC220/240; VDC336 2) 48 В постоянного тока |
| 4 порты ДО | Стандартный выход DO в нормальном режиме на сигнале NC |
| 9 портов DI | Предоставляет 8 универсальных входов DI (сухих или мокрых) для подключения к датчикам дыма, датчикам состояния двери и инфракрасным датчикам; 1 выделенный вход DI (доступ к водной подложке) |
|
8-канальный серийный порт 485
|
Поддержка режима связи RS485, скорость передачи 1200bps, 2400bps, 4800bps, 9600bps, 19200bps необязательна. Длина слова 5-8 бит; режим проверки может быть None, Odd, Even, Mark или Space.Бит остановки - это 1 или 2 бита. |
| 1 порт USB | 1 порт USB типа A, стандарт 2.0 (полной скорости: 12 Мбит/с); доступ к изображениям камеры USB, поддержка стандартных флеш-накопителей USB и клавиатуры и мыши |
| 1 порт отладки | USB типа C |
| LAN1Port | 10/100M, полный/половина дуплекс адаптивный, с функцией автоматического перекрестки сетевого кабеля |
Рисунок 1-3 Параметр окружающей среды
| Положение | Параметр |
| Рабочий участок | Внутри помещений |
| Рабочая температура | 0°C+50°C |
| Относительная влажность | 20% - 85%, неконденсирующий |
| Барометрическое давление | 70 кПа ≈ 106 кПа |
| Температура хранения | -40°C+70°C |
| Охлаждение | Естественное охлаждение |
| Вес | 20,0 кг |
| Другие | Пыль соответствует стандартам ГР-63 для помещений без коррозионных газов, горючих газов, масляного тумана, водяного пара, капель или соли и т.д. |
Рисунок 1-4 Параметр стандарта защиты
| Положение | Стандартный |
| Электростатическая защита | EN61000-4-2,3 класс, контактный/воздушный разряд;6KV/8KV |
| Сопротивление перенапряжению | EN61000-4-5,3 степень, 4KV/2KV@8/20us&2Ω |
Рисунок 1-5 Параметр защиты от молнии
| Испытательный порт | Порт IO | Серийный порт, Ethernet-порт | Порт питания |
| Импульсный ток 8/20us, положительный и отрицательный 5 раз каждый | Дифференциальный режим 5kA | Дифференциальный режим 5kA | Дифференциальный режим 5kA |
| Общий режим 5kA | Общий режим 5kA | Общий режим 5kA |
Рисунок 1-6 Параметры упаковки
| Положение | Параметр |
| Размер упаковки | L440mm*W200mm*H44mm |
| Список упаковки |
Главная машина *1 Скрепительные винты и подвесные уши *1 Руководство пользователя *1 Отчет об испытании *1 Кабель питания *1 Сертификат *1 Пластиковые пакеты и пены *1 |
