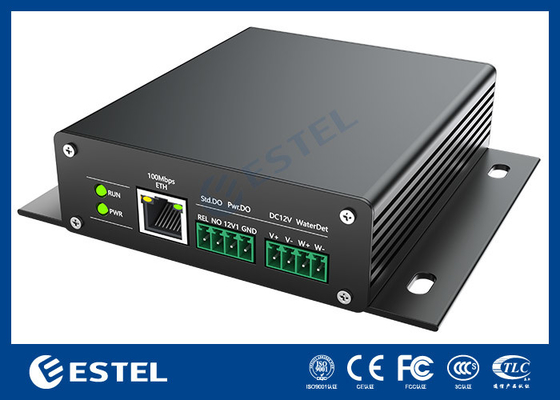

4G/WIFI Удалённое устройство мониторинга окружающей среды Система мониторинга безопасности поддержка RS485
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ESTEL |
| Сертификация: | ISO |
| Номер модели: | FSU1000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Depending on order quantity |
| Упаковывая детали: | Картон |
| Время доставки: | 15 до 20 рабочих дней |
| Условия оплаты: | L/C, T/T, Paypal |
| Поставка способности: | 2000 комплектов в месяц |
|
Подробная информация |
|||
| Работая электропитание: | Вход 12ВДС | Протокол: | Modbus-TCP, SNMP, порт B-перевозчика |
|---|---|---|---|
| Журнал тревоги и исторические данные: | Запись сигналов тревоги для анализа | Размер: | 120 * 104 * 28 мм |
| Режим связи: | Коммуникация в режиме реального времени RS232 или сеть автобусов RS485 | Уровень ИП: | IP20 |
| Выделить: | Удалённое устройство мониторинга окружающей среды 4G,Удалённое устройство мониторинга окружающей среды,Система мониторинга безопасности RS485 |
||
Характер продукции
4G/ WIFI Удаленная среда мониторинга / Система мониторинга безопасности Поддержка RS485
4G/ WIFI Удаленная среда мониторинга / Система мониторинга безопасности

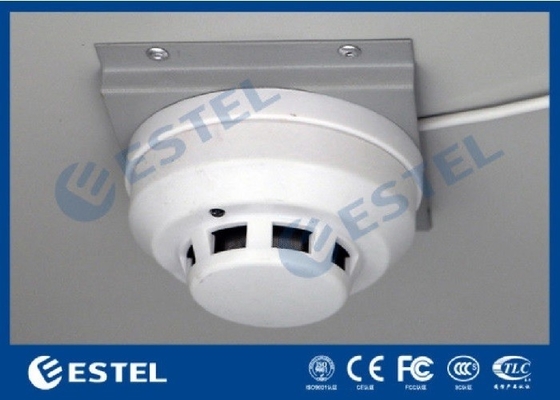

4G / WIFI Удаленное мониторинговое окружение / Система мониторинга безопасности может собирать статус местных датчиков (таких как датчик дыма, датчик двери, утечка воды, инфракрасный и т. д.),Интеллектуальная температура и влажность, кондиционирование воздуха, распределение электроэнергии и другие данные в режиме реального времени,
стандартная поддержка передачи данных Ethernet 100 Мбит/с.
Версия высокой конфигурации может быть опциональной WIFI или 4G и другими формами передачи данных, с безопасным и надежным, широким применением, сильными характеристиками стабильности.
4G/ WIFI Удаленная среда мониторинга / Приложения системы мониторинга безопасности
Продукты серии широко используются в кондиционировании воздуха, энергосберегающих приложениях, сборе данных, преобразовании протоколов, распределении электроэнергии и других отраслях промышленности.
- Приобретение данных переключения: Он оснащен 4 универсальными переключениями данных, которые могут получить доступ
- Управление включением и выключением: один выключатель выполнен как общее управление, а другой выполнен с одним питанием
- передача данных: подключение к локальному контроллеру устройства через интерфейс RS485 или интерфейс RS232;
- Поддерживает многобитные машины: все серийные порты модуля могут быть сообщены независимо в нескольких
- Диверсификация протокольного серийного порта: поддерживает протокольное переадресацию и может конвертировать серийный порт (основные,
- Настройка: небольшие размеры и размеры могут быть настроены в соответствии с потребностью, интерфейс терминала, защита
Информация о продукте
Демонстрация модели
| Модель | DI*4 | DO*2 | Утечка*1 | RS485 | RS232 | Сетевой интерфейс | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

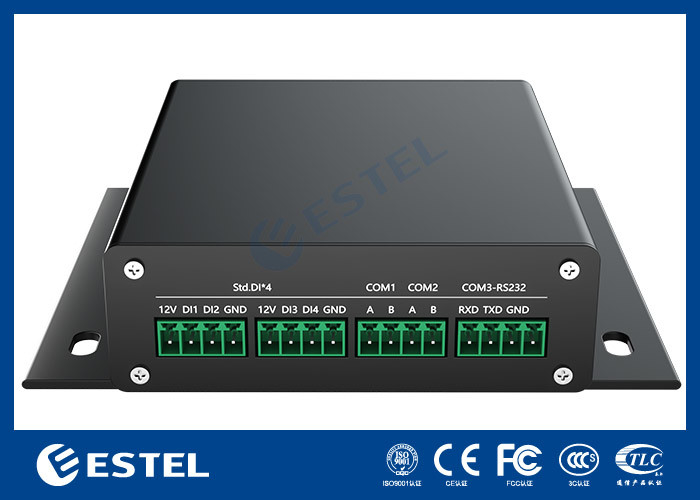

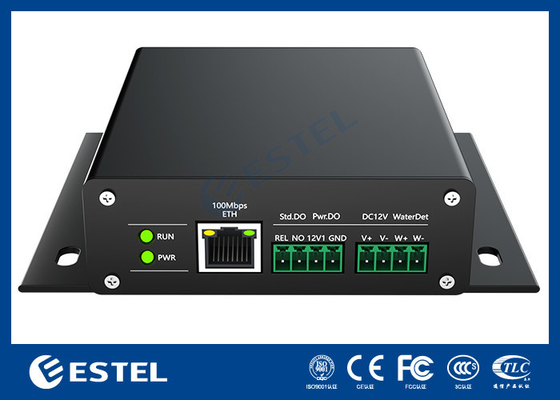

Детальное определение интерфейса
| Интерфейс | Идентификация | Описание |
| Электрическое питание | V+(DC12V) | Ввод питания положительный, диапазон ввода напряжения 6-18V |
| Электрическое питание | V- ((DC12V) | Негативный электрод питания |
| Выявление утечки воды | W+ | Подключите один из кабелей обнаружения к веревке или таблетке для погружения в воду |
| Выявление утечки воды | Я... | Подключите другой кабель. |
| Интерфейс кабеля | 100 Мбит/с ETH | Ввод сетевого кабеля |
| Выходная мощность | 12 В |
Внешний датчик питания, выходная мощность положительная. Выходная мощность определяется адаптером |
| Выходная мощность | ГНД |
внешний источник питания датчика, выходный источник питания, Активный входный сигнал переключения |
| Выпуск DI | DI1-DI4 |
переключатель входного булава, пассивный контакт 12В и DI, Активный контакт соединяет DI и GND |
| Выпуск DO | REL | Общий конец переключения выхода реле |
| Выпуск DO | NO1 | Выход переключающего реле всегда открыт |
| Выпуск DO | 12В1 | Управляемый источник питания положительный |
| Выпуск DO | ГНД | Управляемое питание отрицательное |
| Серийный порт | Коммуникация | Серийный порт 1RS485 Дифференциал передачи и приема в одном направлении |
| Серийный порт | Коммуникация | Серийный порт 1RS485 Дифференциальный обратный терминал передачи и приема |
| Серийный порт | Коммуникация | Серийный порт 2RS485 Дифференциально отправляет и принимает в одном направлении |
| Серийный порт | COM2-B | Серийный порт 2RS485 Дифференциальный обратный конец передачи и приема |
| Серийный порт | COM3-RXD | Серийный порт 3RS232 Принимающий конец подключается к передающему концу другого устройства |
| Серийный порт | COM3-TXD | Серийный порт 3RS232 Отправительный конец соединяется с получающим концом другого устройства |
| Серийный порт | COM3-GND | Серийный порт 3RS232 сигнал заземления подключается к RS232 заземления другого устройства |
Светодиод индикатора
| Интерфейс | Идентификация | Описание |
| Мощность LED | ПВР | После включения питания, он постоянно включен. |
| Рабочая подсветка | Запустить | Индикатор мигает после того, как система и программное обеспечение работают нормально с интервалом 1 с |
| Сетевой интерфейс | ETH | Указатели левого и правого сетевых портов указывают на состояние соединения и состояние отправления и приема данных. |
| Положение | Параметр |
| Входное напряжение | 12V±50% (6-18V), при защите от короткого замыкания ввода, перенапряжение повредит материнскую плату |
| Общее потребление энергии | Потребление энергии в режиме ожидания менее 1 Вт, входной ток в режиме ожидания менее 0,1 А ((12 В) |
| Мощность электроснабжения | Все внешние источники питания хоста не превышают 12 Вт, то есть 12 В1 А. Могут быть ограничены адаптером питания |
| Уровень серии | Максимальная скорость передачи данных превышает 115 200 БПС |
| Операционная температура | -5 ~ 55°C, (температура хранения -40 ~ 70°C) |
| Рабочая влажность | 10 ~ 95% (влажность хранилища 10 ~ 90%) |
| Размер | 120 * 104 * 28 мм |
| Степень IP | IP20 |
Установка
